FD11-A20/OTC機器人零部件及對應的訂貨號

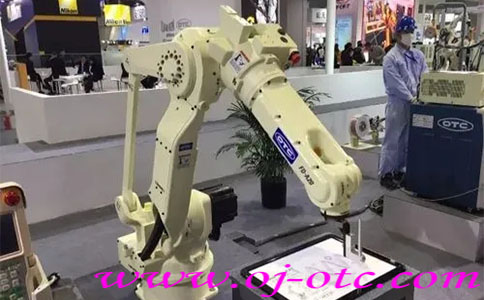

本文介紹的是OTC機器人FD11-A20的知識，首先我們從下圖來認識A20這款機器人

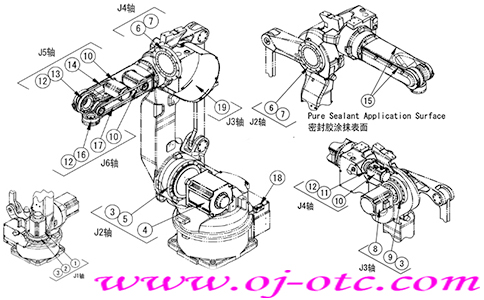

FD11-A20這款OTC機器人經常用於激光焊接和激光切割上面，我們再看它的分解圖：

通過上圖我們再對應下文，就能知道OTC機器人FD11-A20所有配件的型號了。

一、J1軸（第一軸）

上圖配件符號：①,名稱是：交流伺服電機,型號是：W-L02152，數量：1.

上圖配件符號：②,名稱是：擺線減速機,型號是：W-L02715，數量：1.

上圖配件符號：③,名稱是：潤滑脂,型號是：100-0127，數量：860ml.

二、J1軸（第二軸）

上圖配件符號：④,名稱是：交流伺服電機,型號是：W-L02654，數量：1.

上圖配件符號：⑤,名稱是：擺線減速機,型號是：W-L02714，數量：1.

上圖配件符號：⑥,名稱是：交叉滾子軸承,型號是：W-L02551，數量：1.

上圖配件符號：③,名稱是：潤滑脂,型號是：100-0127，數量：690ml.

上圖配件符號：⑦,名稱是：潤滑脂,型號是：100-1491，數量：4ml.

三、J1軸（第三軸）

上圖配件符號：⑧,名稱是：交流伺服電機,型號是：W-L02641，數量：1.

上圖配件符號：⑨,名稱是：擺線減速機,型號是：W-L02713，數量：1.

上圖配件符號：③,名稱是：潤滑脂,型號是：100-0127，數量：345ml.

上圖配件符號：⑲,名稱是：保護膜,型號是：L11710C06，數量：1.

四、J1軸（第四軸）

上圖配件符號：⑥,名稱是：交叉滾子軸承,型號是：W-L02551，數量：1.

上圖配件符號：⑩,名稱是：交流伺服電機,型號是：W-L02151，數量：1.

上圖配件符號：⑪,名稱是：諧波減速機,型號是：W-L02113，數量：1.

上圖配件符號：⑦,名稱是：潤滑脂,型號是：100-1491，數量：4ml.

上圖配件符號：⑫,名稱是：潤滑脂,型號是：2670-053，數量：5ml.

五、J1軸（第五軸）

上圖配件符號：⑩,名稱是：交流伺服電機,型號是：W-L02151，數量：1.

上圖配件符號：⑬,名稱是：諧波減速機,型號是：W-L02114，數量：1.

上圖配件符號：⑭,名稱是：正時皮帶(1),型號是：W-L02028，數量：1.

上圖配件符號：⑮,名稱是：密封膠,型號是：100-1516，數量：10ml.

上圖配件符號：⑫,名稱是：潤滑脂,型號是：2670-053，數量：5ml.

六、J1軸（第六軸）

上圖配件符號：⑩,名稱是：交流伺服電機,型號是：W-L02151，數量：1.

上圖配件符號：⑯,名稱是：諧波減速機,型號是：W-L02115，數量：1.

上圖配件符號：⑰,名稱是：正時皮帶(2),型號是：W-L02029，數量：1.

上圖配件符號：⑮,名稱是：密封膠,型號是：100-1516，數量：10ml.

上圖配件符號：⑫,名稱是：潤滑脂,型號是：2670-053，數量：5ml.

七、其他

上圖配件符號:⑲,名稱是：電池，型號是：W-L02722或者W-L01399C，數量：3節.

配件名稱：電纜組件(1)(機架後側〜上臂），型號：L11710F00。

配件名稱：電纜組件(2)(用於上臂內部的J5和J6軸），型號：L10485G00。

配件名稱：電纜組件(4)(用於J2軸電機），型號：L11440R00。

配件名稱：電纜組件(5)(用於J2軸電機編碼器），型號：L11440G00。

配件名稱：J5, J6軸單元組件，型號：L10485B00。
