OTC機器人FD19系列的示教器FD19TP-DSJNC介紹

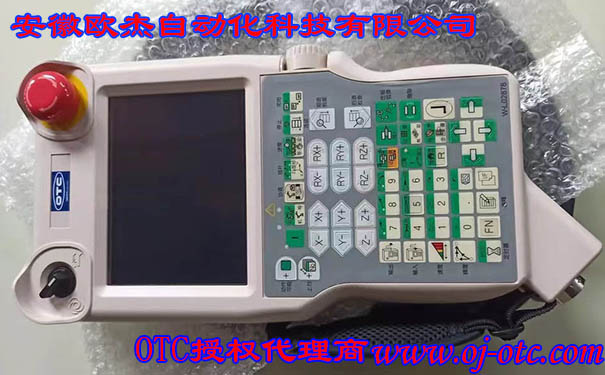

本文主要介紹的是OTC機器人FD19系列的示教器FD19TP-DSJNC，它的照片如下：

OTC機器人FD19系列的示教器型號是： FD19TP-DSJN ※ ,※表示實體鍵類型W : 全球J: 日文E: 英文C : 中文，這個型號在它的背面可以看到，有的朋友不知道會在它的正面看到W-L02878這個型號，就認為這個W-L02689是示教器的型號，這個是不正確的，這裡千萬不要搞錯了。它的照片如下：

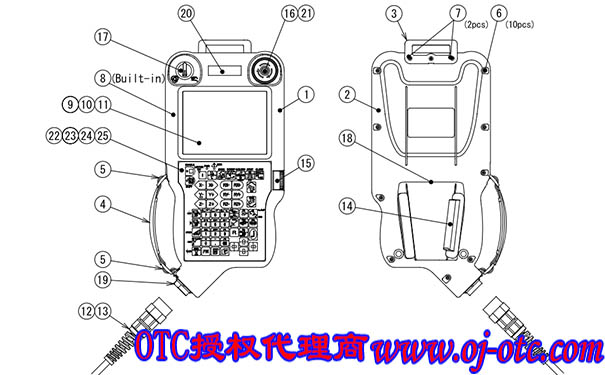

首先我們來看OTC機器人FD19系列的示教器FD19TP-DSJNC的分解圖如下：

上圖中我們把OTC機器人FD19系列的示教器FD19TP-DSJNC上面的每個零件都標出了數字，再通過下表來得知每個零件對應的正確的OTC訂貨號

1.上圖配件符號：①，名稱頂殼,型號：L23700B01。

2.上圖配件符號：②，名稱底殼,型號：L23700B02。

3.上圖配件符號：③，名稱掛鉤,型號：L23700B03。

4.上圖配件符號：④，名稱TP吊帶,型號：L23700B11。

5.上圖配件符號：⑤，名稱膠帶調整器,型號：100-3633。

6.上圖配件符號：⑥，名稱附帶法蘭的P緊固螺釘,型號：100-3634。

7.上圖配件符號：⑦，名稱附帶法蘭的P緊固螺釘,型號：100-3635。

8.上圖配件符號：⑧，名稱CPU板,型號：L23700C00。

9.上圖配件符號：⑨，名稱LCD單元,型號：L23700U00。

10.上圖配件符號：⑩，名稱觸摸屏單元,型號：L23700T00。

11.上圖配件符號：⑪，名稱屏幕保護膜,型號：L23700B12。

12.上圖配件符號：⑫，名稱TP控制電纜(8米),型號：L23701B00，更改為FD19RB-3308。

13.上圖配件符號：⑬，名稱TP控制電纜(15米),型號：L23701E00,更改為FD19RB-3315。

14.上圖配件符號：⑭，名稱電纜組件,型號：L21500J00。

15.上圖配件符號：⑮，名稱電纜組件,型號：L21500K00。

16.上圖配件符號：⑯，名稱電纜組件,型號：L21500L00。

17.上圖配件符號：⑰，名稱電纜組件,型號：L21500M00。

18.上圖配件符號：⑱，名稱電纜組件,型號：L21500N00。

19.上圖配件符號：⑲，名稱電纜組件,型號：L23700P00。

20.上圖配件符號：⑳，名稱標籤,型號：NC9608。

21.上圖配件符號：㉑，名稱標籤,型號：NC9638。

22.上圖配件符號：㉒，名稱薄膜按鍵組件（全球圖標）,型號：L23710G00。

23.上圖配件符號：㉓，名稱薄膜按鍵組件（日文圖標）,型號：L23711G00。

24.上圖配件符號：㉔，名稱薄膜按鍵組件（英文圖標）,型號：L23712G00。

25.上圖配件符號：㉕，名稱薄膜按鍵組件（中文圖標）,型號：L23713G00。
