OTC焊機XD600G焊接電源的常見異常

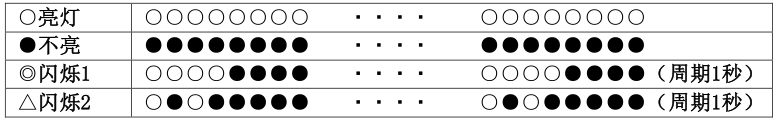

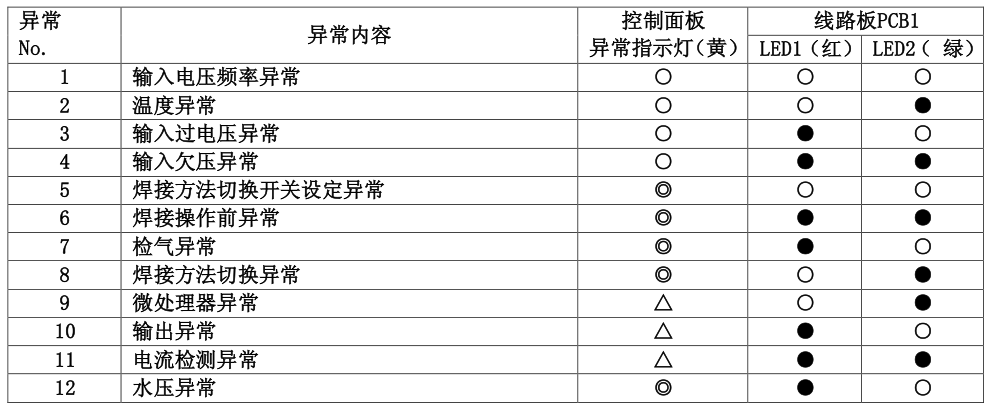

OTC焊機XD600G使用中若有異常發生，控制面板的異常指示燈（黃），及打開右側板所見線路板1 PCB1 的LED1 （紅）或LED2（綠）亮燈或閃爍，焊機會自動停機。此時請參照下圖確認異常內容並清除故障。

1.輸入電壓頻率異常

控制面板的電源控制開關“ON”時，當輸入電壓頻率不穩異常指示燈亮燈焊接電源出現停機狀態時。

此時關閉一下電源控制開關，待輸入電壓頻率穩定後再次給電會解除異常，恢復運轉。

2.溫度異常

在超過額定負載持續率﹑周圍溫度超過40℃使用時，異常指示燈亮燈，焊機會自動停機。

此時請保持通電狀態並等待6分鐘左右。待異常指示燈熄滅後即可使用。再次焊接時請控制負載持率並降低使用電流。

3.輸入過電壓異常

輸入電壓超過475V時，異常指示燈亮燈，焊機會自動停機。

此時關閉一下電源控制開關，請用萬用表測試輸入電壓確認是否過高。

上述異常原因排除後，再次給電會解除異常。

4.輸入欠壓異常

輸入電壓低於285V時，異常指示燈亮燈，焊機會自動停機。

此時關閉一下電源控制開關，確認有無異常後請再次給電。

5.焊接方法切換開關設定異常

用遙控盒的焊接方法開關“CO2/MAG”設定了控制面板的CO2/MAG模式下未使用（定義）編號時，異常指示燈閃爍（閃爍1）焊機進入停機狀態。此時恢復到正常設置即可解除異常。

6.焊接操作前異常

勾住焊槍開關同時打開電源控制開關時或切換焊接方法時焊槍開關一直為“ON，”狀態，若輸出側（電極、焊條與工件）接觸，異常指示燈閃爍（閃爍1）焊機進入停機狀態。

此時關閉一下電源控制開關，輸出側放開接觸後即可解除異常。

7.檢氣異常

控制面板的檢氣開關被設置為「檢查」且時間超過2分鐘時，異常指示燈閃爍（閃爍1）焊機進入停機狀態。（異常指示與水壓異常相同）

此時將檢氣開關設置為「焊接」即可解除異常。

8.焊接方法切換異常

焊接時不慎誤切換焊接方法時，異常指示燈閃爍（閃爍1），焊接自動終止。

此時將切換開關設置恢復到異常發生前狀態即可解除異常。

9.微處理器異常

內置微處理器出現異常時異常指示燈閃爍（閃爍2）焊機會自動停機。

10.輸出異常

在CO2/MAG模式焊接結束時焊槍開關“OFF”狀態仍有電壓輸出，異常指示燈閃爍（閃爍2）焊機會自動停機。

此時關閉一下電源控制開關，請用萬用表測試交流接觸器﹑主可控矽，確認是否故障。

上述異常原因排除後，再次給電會解除異常。

11.電流檢測異常

拔掉霍爾元件與線路板（PCB1）間配線時，異常指示燈閃爍（閃爍2）焊機會自動停機。

此時關閉一下電源控制開關，確認配線有無異常。

上述異常原因排除後，再次給電會解除異常。

12.水壓異常

使用水冷焊槍時，若沒有足夠的冷卻水焊機會自動停機。

此時若加滿冷卻水會解除異常。

（異常指示與檢氣異常相同）
