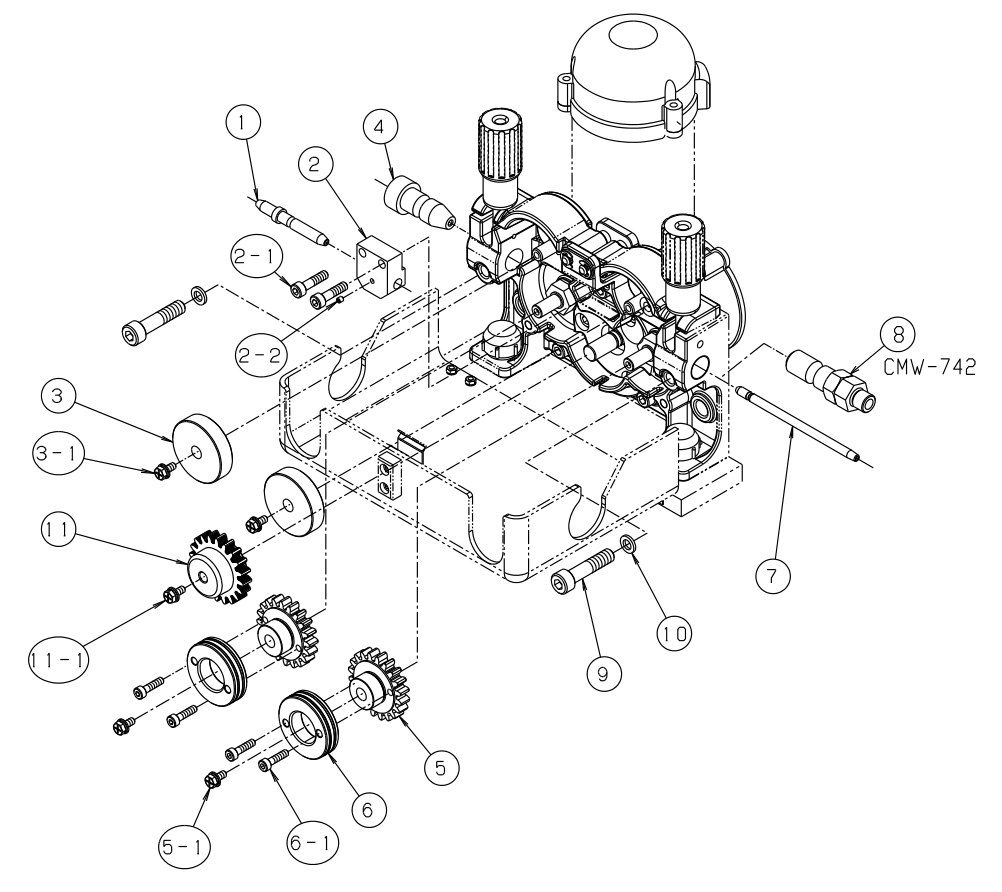

還是先看OTC送絲機CM7402\CMW-742-C組裝部品的分解圖。
編號 | 部品編號/OTC訂貨號 | 名稱 | 數量 | 備註 | |
CM-7402 | CMW-742-C | ||||
1 | L10595C01 | 中央導絲管 | 1 | ||
2 | L10595C02 | 導向模塊 | 1 | 不含2-1，2-2 | |
2-1 | — | 內六角螺絲 | 2 | M5X20 | |
2-2 | — | 固定螺絲 | 1 | M3X4 | |
3 | K5439C00 | 加壓輪 | 2 | 不含3-1 | |
3-1 | — | 十字孔六角螺絲 | 2 | M4X10 | |
4 | U30022.T01 | 焊絲導向管 | 1 | ||
5 | L10595P00 | 中間齒輪 | 2 | 組件不含5-1 | |
5-1 | — | 十字孔六角螺絲 | 2 | M4X10 | |
6 | K5439B12 | — | 送絲輪（0.9-1.0/1.2) | 2 | 不含6-1 |
— | K5439B01 | 送絲輪（1.4/1.6) | 2 | 不含6-1 | |
6-1 | — | 內六角螺絲 | 4 | M4X16 | |
7 | U30022J02 | 出口導絲管(0.9-1.2) | 1 | ||
8 | U5209J01 | 導絲管適配器 | 1 | ||
9 | — | 內六角螺絲 | 2 | M6X35 | |
10 | — | 墊片 | 2 | M6 | |
11 | L10595Q00 | 驅動齒輪 | 1 | 不含11-1 | |
11-1 | — | 十字孔六角螺絲 | 1 | M4X15 | |
OTC送絲機CM7402\CMW-742-C組裝部品的零部件規格和訂貨號就說到這裡，希望能給您帶來幫助，同時如果您需要購買OTC的任何配件，都可以與我聯繫
