新脈衝控制法實現多種材料的高品質焊接
鋁合金 鋁
不銹鋼 鍍鋅鋼板
合金鋼 普通鋼
本文主要介紹WE P400L雙脈衝焊機，WE P400L與WB P400L焊機不同。我們從直觀上就可以區別這兩款焊機，WE P400L的外殼是暗紅色，而WB P400L的外殼是藍色。
WE P400L低飛濺雙脈衝焊機的直流低飛濺控制脈沖模式CBT-EX可以進一步抑制飛濺的產生來提高焊接質量。我們來看下圖。

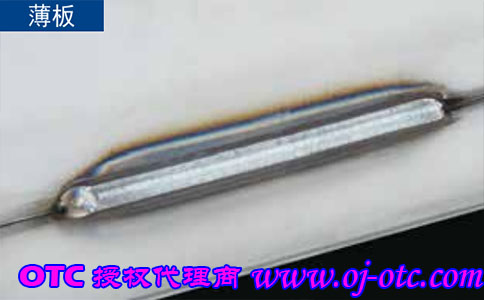

焊接電流：120A 焊接電壓：16.9V 板厚：1.6mm 焊絲直徑：1.0mm 焊接速度：45cm/min 氣體:MAG
上圖的薄板焊接實驗中，我們可以看出使用WE P400L低飛濺雙脈衝焊機幾乎沒有飛濺，焊縫平整美觀。我們再來看WE P400L低飛濺雙脈衝焊機在直流低飛濺模式下的焊接案例。

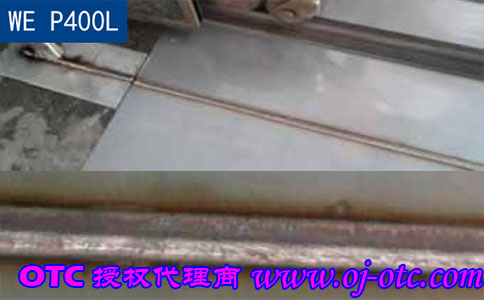

1.普通鋼焊接效果，在汽車減震器中的應用。
材料：普通鋼 焊接電流：160A 電壓：一元板厚：2-3mm 焊絲：1.2mm 氣體:MAG

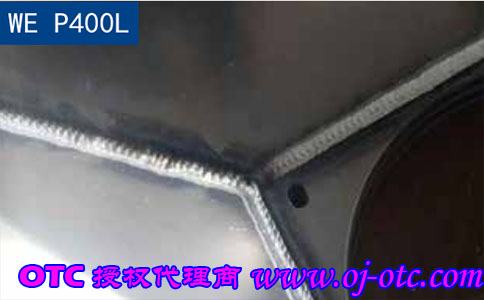

2.不銹鋼焊接效果。
材料：不銹鋼 焊接電流：110A 電壓：一元板厚：1.5mm 焊絲：1.0mm 氣體:98%Ar+2%O2

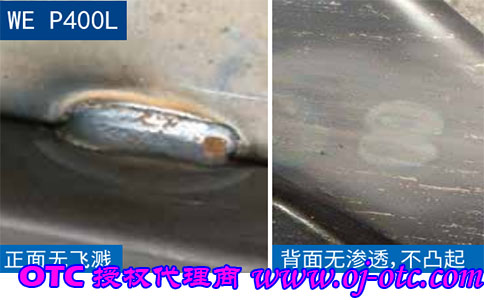

3.鍍鋅板焊接效果，在客車保險槓中的應用。
材料：鍍鋅板 焊接電流：120A 電壓：一元板厚：1.5mm 焊絲：1.0mm 氣體:CO2
前面我們講的是WE P400L焊機在直流模式下的焊接案例，現在我們來講一下WE P400L焊機在新脈衝控制法實現多種新材料的高品質焊接鋁合金、鋁、不銹鋼、鍍鋅鋼板、合金鋼、普通鋼的焊接案例。

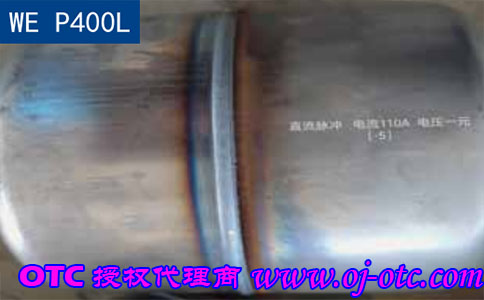

4.容器行業焊接效果展示：
材料：普通鋼 焊接電流：110A 電壓：一元板厚：1.5mm 焊絲：1.0mm 氣體:MAG

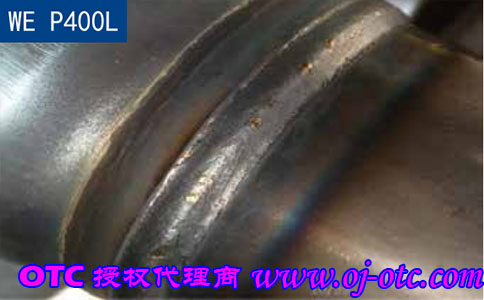

5.汽車行業汽車鋁輪的焊接效果展示：
材料：鋁合金 焊接電流：152A 電壓：23.5V 板厚：3-5mm 焊絲：鋁矽1.2mm 氣體:純Ar
6.機車行業高鐵風機殼手工焊接效果展示：
材料：鋁合金 焊接電流：155A 電壓：一元板厚：5mm 焊絲：1.2mm 氣體:純Ar

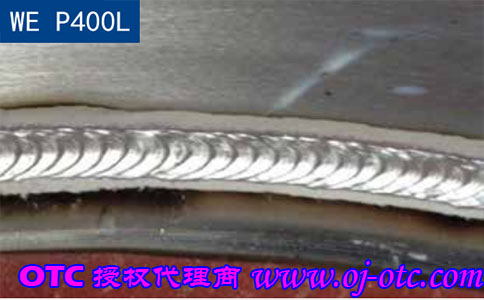

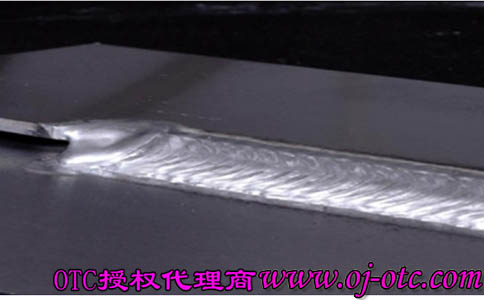

WE P400L新雙脈衝功能實現更高品質的鋁合金焊接性能，可看下圖，魚鱗紋清晰美觀可與TIG焊縫相媲美。
下面我們再來看WE P400L焊機的參數：
電源設備容量及電纜規格
項目 | WE-P400L |
電源電壓 | 三相 380V±10% |
供電設備容量 | 25kVA以上 |
開關、空氣開關容量 | 40A |
輸入電纜 | 10mm 2以上 |
接地電纜 | 14mm 2以上 |
標準技術規格
•焊接電源 | |
電源型號 | WE-P400L |
額定輸入電壓、頻率 | 三相380V 380V±10% |
額定輸入 | 19.9kVA（16.5kw） |
額定輸入電流 | 30A |
額定輸出電流 | 400A |
額定負載電壓 | 34V |
額定輸出電流範圍 | 30~400A |
額定輸出電壓範圍 | 12~34V |
額定負載持續率 | 60%（400A） |
防護等級 | IP23S |
質量 | 65.0kg |
外形尺寸（W*D*H） | 685mm*400mm*676mm |
•送絲裝置 | |
送絲機型號 | CMV-H400S（空冷） |
適用焊絲 | 1.0/1.2（可選配0.8/1.4/1.6) |
焊絲搭載重量 | 20kg |
質量 | 11kg |
•其他配置 | |
焊槍型號 | BT3510V-30(3m） |
氣體流量調整期 | MAG氣體GH-25（標配） |
CO2氣體GH-2501-36V(選配） | |
焊接電纜電纜 | BKPT-5002(2m） |
送絲機用氣管 | BKGFF-0603（3m） |
電壓反饋線 | K5791G00(5m） |
送絲機用16芯電纜 | QK0116B00(2m） |
遙控盒 | QK0129B00 |
